Μητρική πλακέτα Advantech AIMB-501 REV:A1

Για να αποφύγετε τα λάθη, παρακαλούμε να μας στείλετε φωτογραφίες του σκάφους σας και από τις δύο πλευρές πριν κάνετε μια παραγγελία, σας ευχαριστούμε.

Η μητρική πλακέτα AIMB-501 REV:A1 έχει δύο εκδόσεις: πλήρης έκδοση και απλοποιημένη έκδοση

AIMB-501G2-KSA1E AIMB-501 REV:A1 (πλήρης έκδοση)

AIMB-501L-KSA1E AIMB-501 REV:A1 (Απλοποιημένη έκδοση)

Η απλοποιημένη έκδοση διαθέτει δύο λιγότερες διεπαφές PCI και μία θύρα δικτύου.

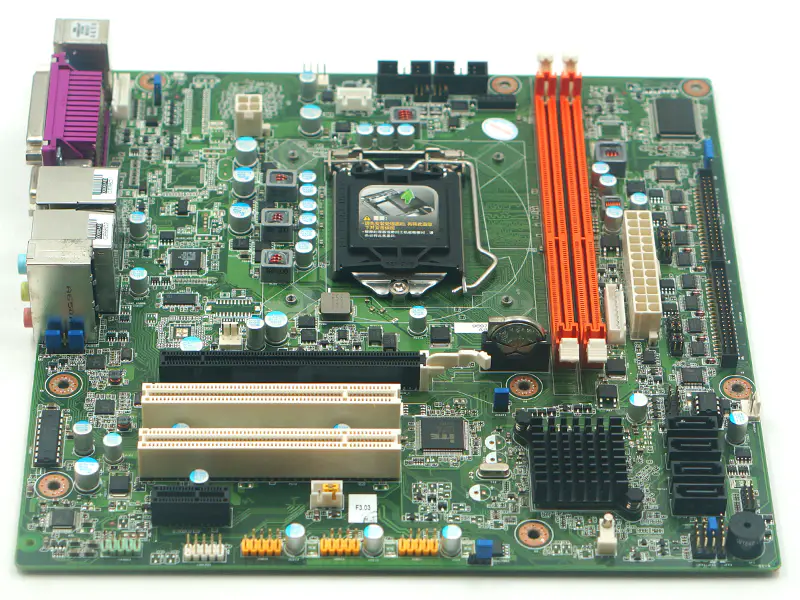

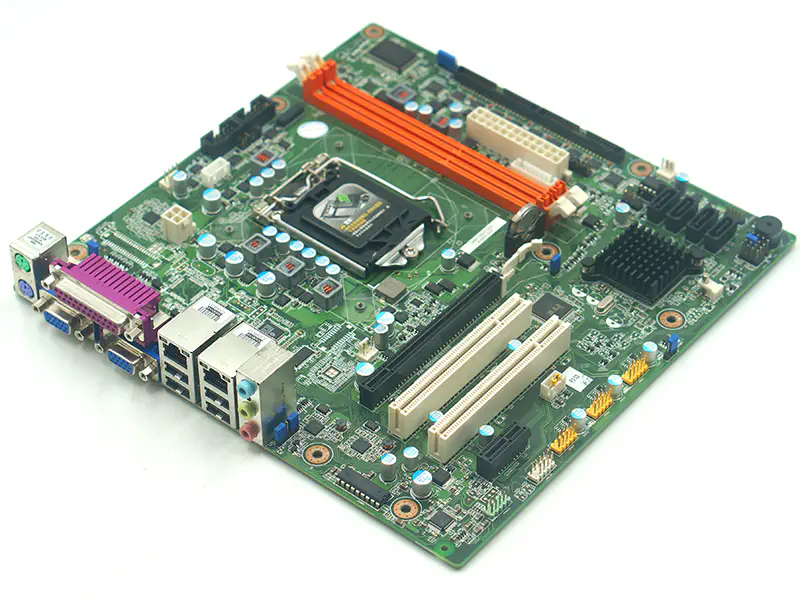

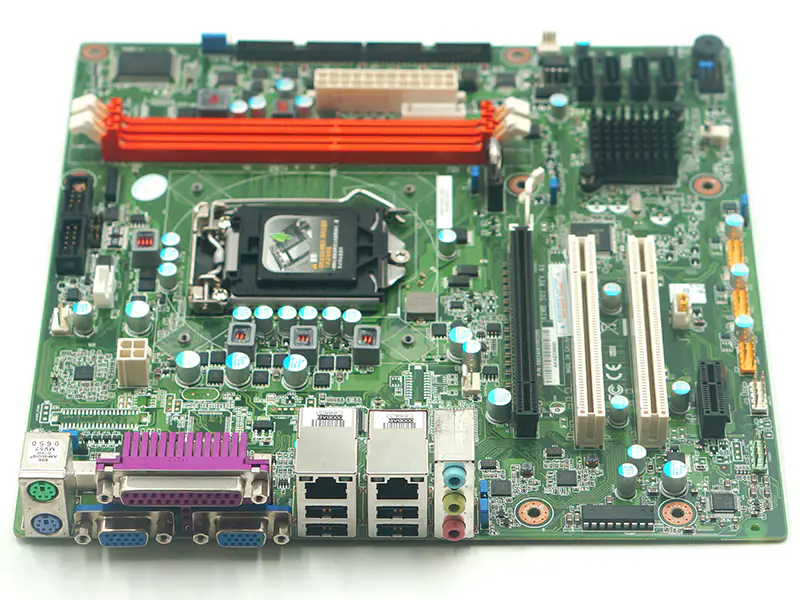

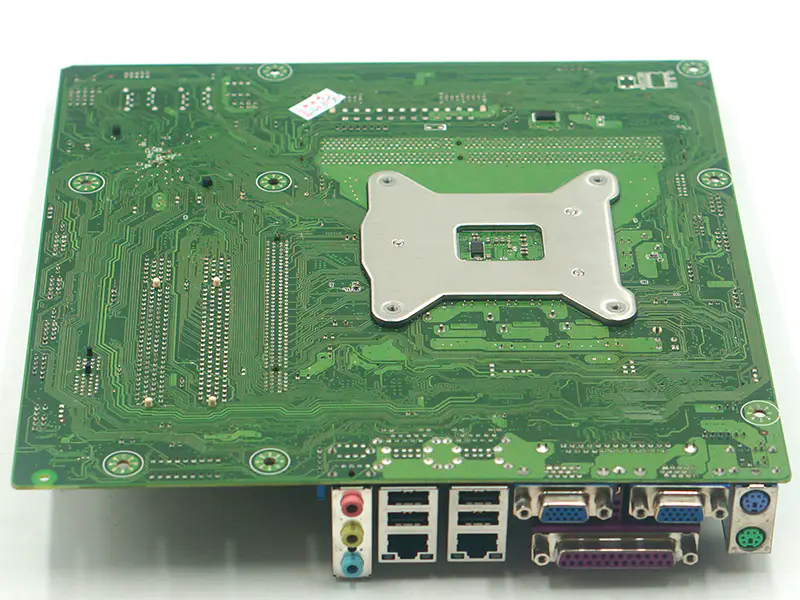

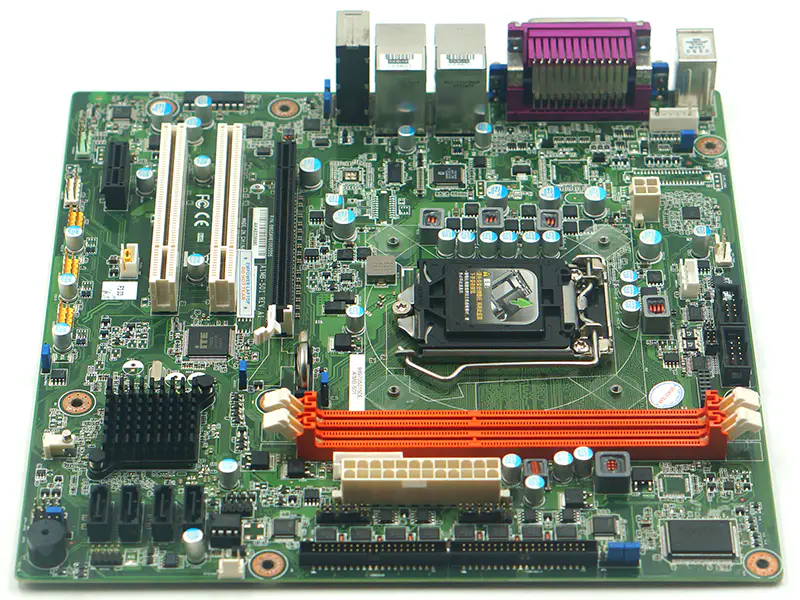

Εικόνες για AIMB-501G2-KSA1E AIMB-501 REV:A1 (πλήρης έκδοση)

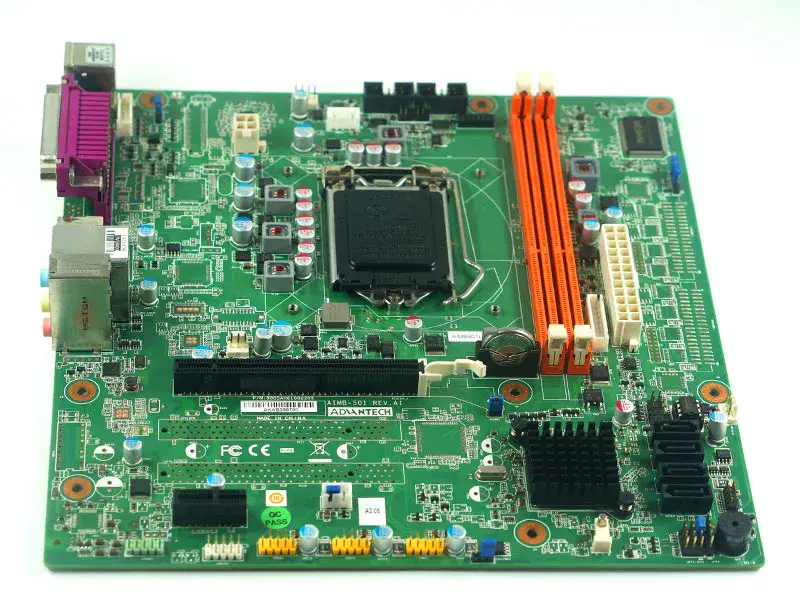

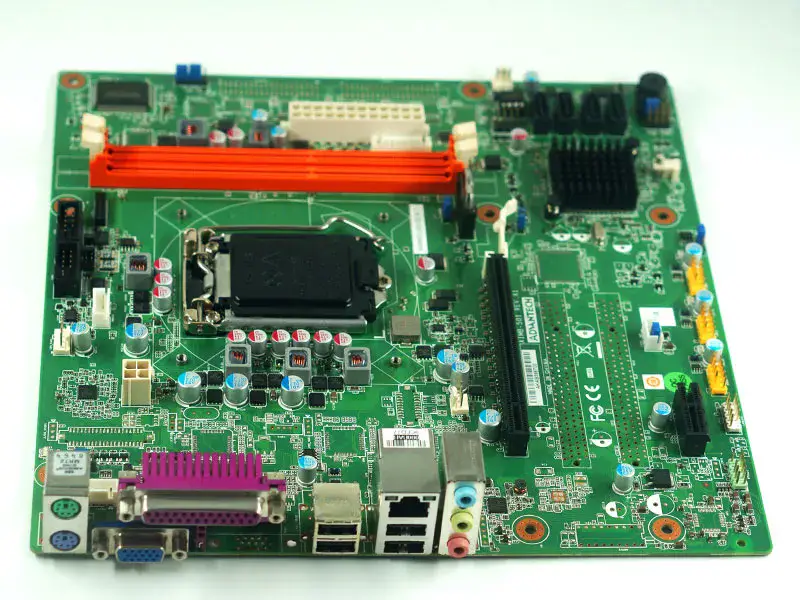

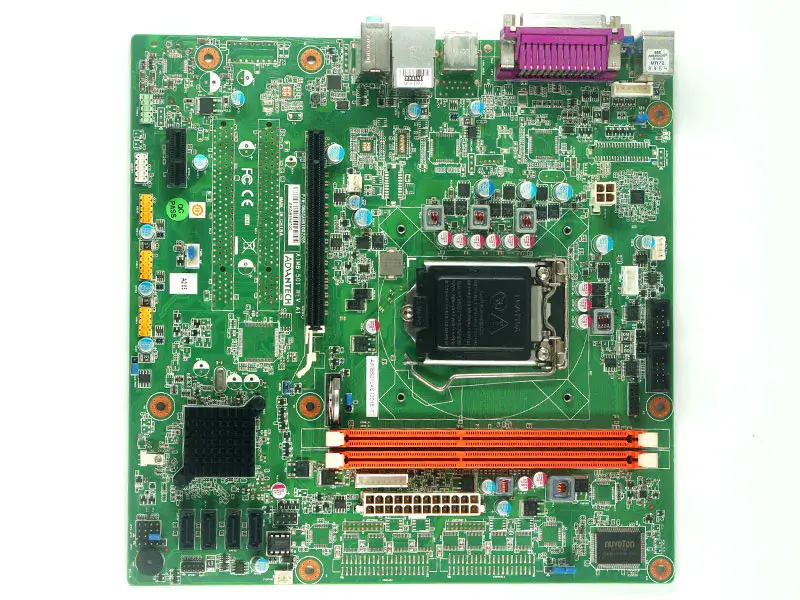

Εικόνες για AIMB-501L-KSA1E AIMB-501 REV:A1 (Απλοποιημένη έκδοση)

Προδιαγραφές μητρικής κάρτας

Τύπος： Ενσωματωμένη βιομηχανική μητρική πλακέτα
Όνομα μάρκας： Advantech
Αριθμός μοντέλου: AIMB-501L-KSA1E
Τόπος προέλευσης: Ταϊβάν, Κίνα
Ελεγκτής: Intel HD Graphics
DDI (HDMI/DVI/DisplayPort): 60Hz (προαιρετικά)
Μηχανή γραφικών： Υποστήριξη DirectX 10.1 και OpenGL 3.0
Μνήμη γραφικών: 1 GB μέγιστη κοινόχρηστη μνήμη με εγκατεστημένη μνήμη συστήματος 2 GB και άνω
VGA: Έως 2048 x 1563 @ 60Hz
Παράγοντας μορφής: ATX
Θύρα COM: 2 ( 1 x RS232, 1 x RS232/ 422/ 485)
GPIO: 8-bit GPIO
Πληκτρολόγιο: 1
LPT: 1
Έξυπνος ανεμιστήρας: 3
TPM: .
USB2.0: 10
Υποστήριξη ECC: Όχι
Max. Χωρητικότητα: 16 GB
Υποδοχή μνήμης: 2 x 240-pin DIMM
Τεχνολογία μνήμης: 1066/1333 MHz
BIOS επεξεργαστή: 64Mbit
Chipset Intel H61 PCH
Αριθμός πυρήνα： 2 / 4
CPU： Intel i7-2600 / i5-2400 / i3-2120 / Pentium G850 / Celeron G540
CPU TDP: 95W/ 65W
Συχνότητα： 2.5GHz ~ 3.4 GHz
L3 Cache： 2 ~ 8MB
SATA： 4 x SATAII (Μέγιστος ρυθμός μεταφοράς δεδομένων 300 MB/s)
Λειτουργικό σύστημα Linux： Ναι
Λειτουργικό σύστημα Microsoft Windows：Ναι
Λειτουργικό σύστημα SUSIAccess： Ναι
Μπαταρία λιθίου 3 V / 200 mAh
Σύνδεσμος： ATX24P
Κατανάλωση ισχύος (πλήρες φορτίο)： 1.72A @ 5V / 1.02A @ 3.3V / 5.61A @ 12V / 0.27A @ 5Vsb / 0.16A @ -12V
Κατανάλωση ενέργειας (ρελαντί)： 1.39A @ 5V / 0.96A @ 3.3V / 0.63A @ 12V / 0.16A @ 5Vsb / 0.15A @ -12V
Τύπος τροφοδοσίας： ATX
Συνδετήρας Ethernet： RJ45 x 1
Ελεγκτής Ethernet： GbE1: RTL8111-VL
Ταχύτητα Ethernet： 10/ 100/ 1000 Mbps
Διεπαφή ήχου: HD Audio
Κωδικοποιητής ήχου: High Definition Audio (HD)
Υποδοχή ήχου: 2 (Line-in, Line out, Mic-in)
Χρονοδιακόπτης WatchDog: Ναι
PCI Express x 1： 1
PCI Express x 16：1
Διάσταση (mm)：244 x 244 mm
Βάρος：1,2 kg (2,64 lb), βάρος της συνολικής συσκευασίας
Κατάσταση： Μεταχειρισμένο, Δοκιμασμένο
