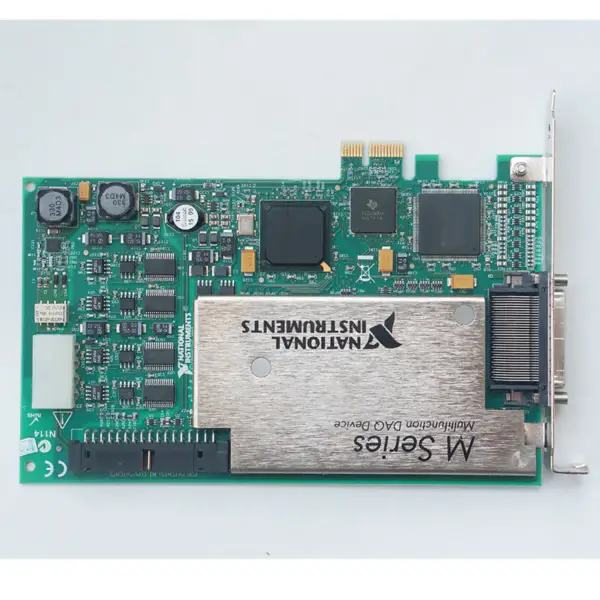

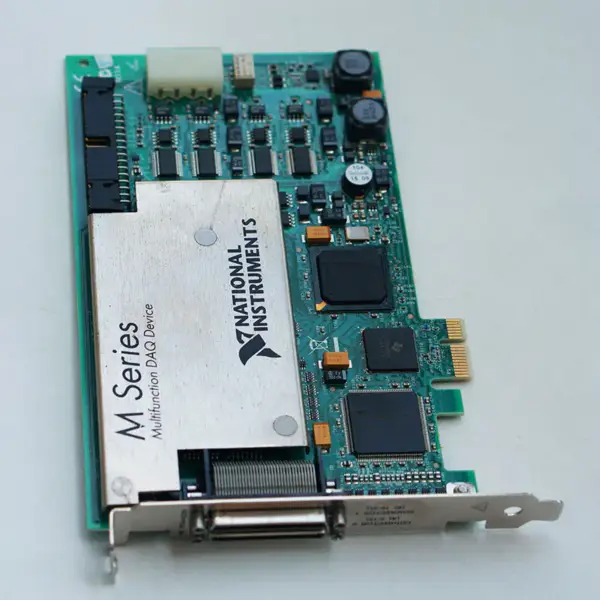

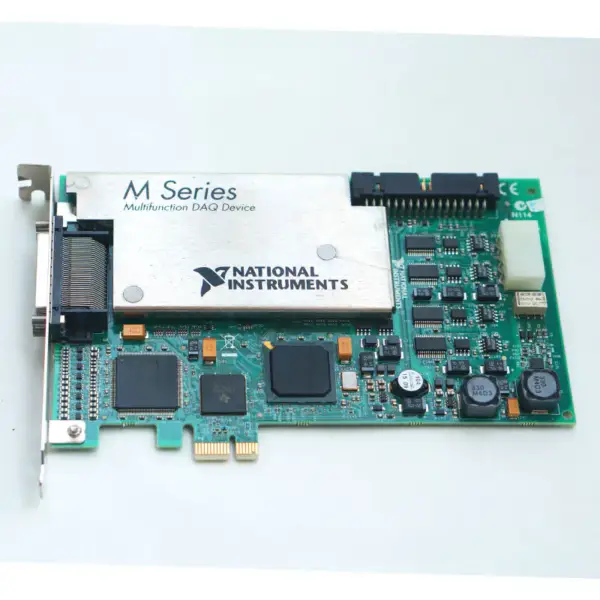

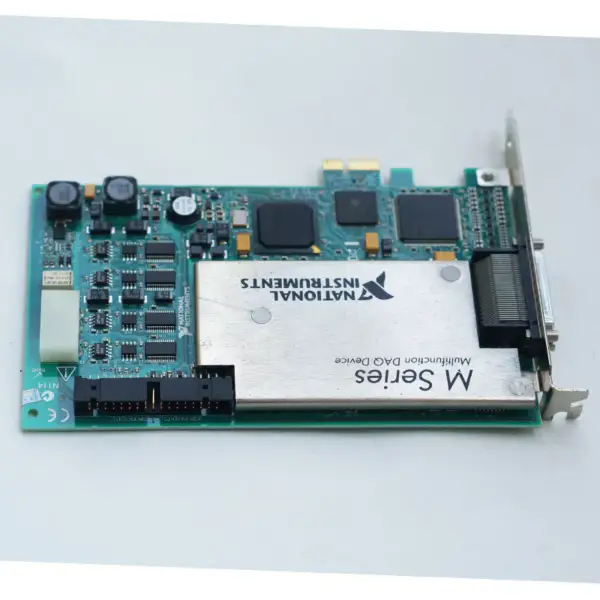

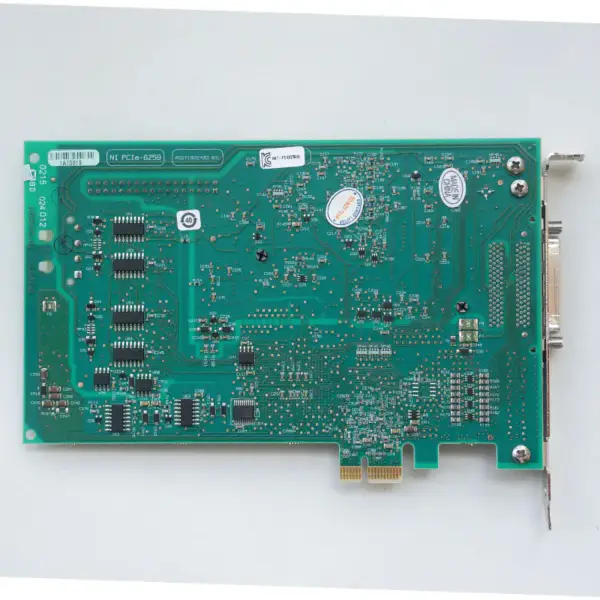

Εικόνες προϊόντων
Προδιαγραφές
Μάρκα: NI
Μοντέλο:PCIe-6259
Αριθμός καναλιών: ή 32 μονότονα
Ανάλυση ADC: ADC: 16 bits
DNL: Δεν υπάρχουν εγγυημένοι κωδικοί που λείπουν
Ρυθμός δειγματοληψίας
Μέγιστη τιμή ενός καναλιού: MS/s
Πολυκαναλικό μέγιστο (αθροιστικά): MS/s
Ελάχιστο: Δεν υπάρχει ελάχιστο
Ανάλυση χρονισμού: ns
Ακρίβεια χρονισμού: 50 ppm του ρυθμού δειγματοληψίας
Σύζευξη εισόδου: DC
Εύρος εισόδου: ±0,1 V, ±0,2 V, ±0,5 V, ±1 V, ±2 V, ±5 V, ±10 V
Μέγιστη τάση λειτουργίας για τις αναλογικές εισόδους (σήμα + κοινή λειτουργία): ±του AI GND
CMRR (DC έως 60 Hz): 100 dB
Σύνθετη αντίσταση εισόδου (συσκευή ενεργοποιημένη)
AI+ έως AI GND >10 GΩ παράλληλα με 100 pF
AI- έως AI GND >10 GΩ παράλληλα με 100 pF
Σύνθετη αντίσταση εισόδου (συσκευή απενεργοποιημένη)
AI+ προς AI GND 820 Ω
AI- προς AI GND 820 Ω
Αντίσταση εισόδου
Crosstalk (στα 100 kHz)
Παρακείμενα κανάλια -75 dB
Μη γειτονικά κανάλια -95 dB
Εύρος ζώνης μικρού σήματος (-3 dB): 1,7 MHz
Μέγεθος FIFO εισόδου: 4.095 δείγματα
Μνήμη λίστας σάρωσης: 4.095 καταχωρήσεις
Μεταφορές δεδομένων
PCI/PCI Express/PXI/PXI Express: Διακοπές: DMA (scatter-gather), διακοπές,
προγραμματισμένο I/O
USB: USB Signal Stream, προγραμματισμένο I/O
Προστασία από υπέρταση για όλα τα αναλογικά κανάλια εισόδου και αίσθησης
Συσκευή σε ±25 V για έως και τέσσερις ακροδέκτες AI
Απενεργοποίηση της συσκευής ±15 V για έως και τέσσερις ακροδέκτες AI
Ρεύμα εισόδου κατά τη διάρκεια κατάστασης υπέρτασης: ±20 mA μέγιστο/ακροδέκτη AI
Κατάσταση:Μεταχειρισμένο
