Κάρτα DAQ PCI-8132 της ADLINK

Προδιαγραφές για την κάρτα απόκτησης δεδομένων PCI-8132 της National Instruments που χρησιμοποιείται στοιχείο

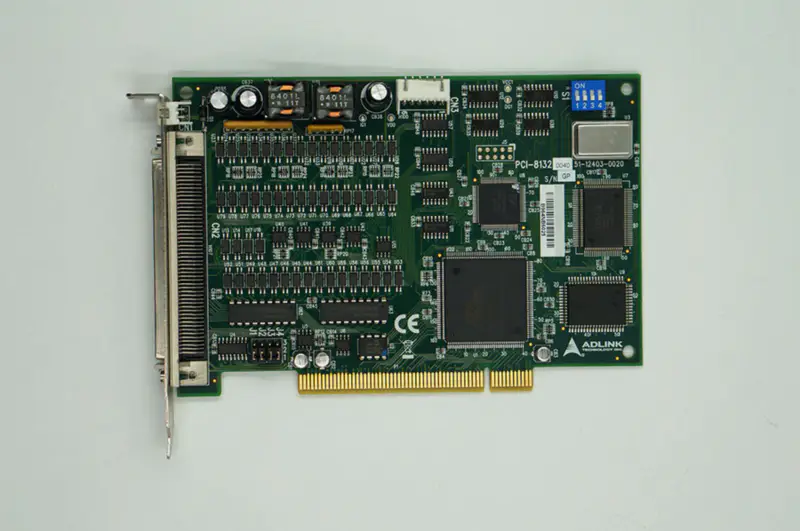

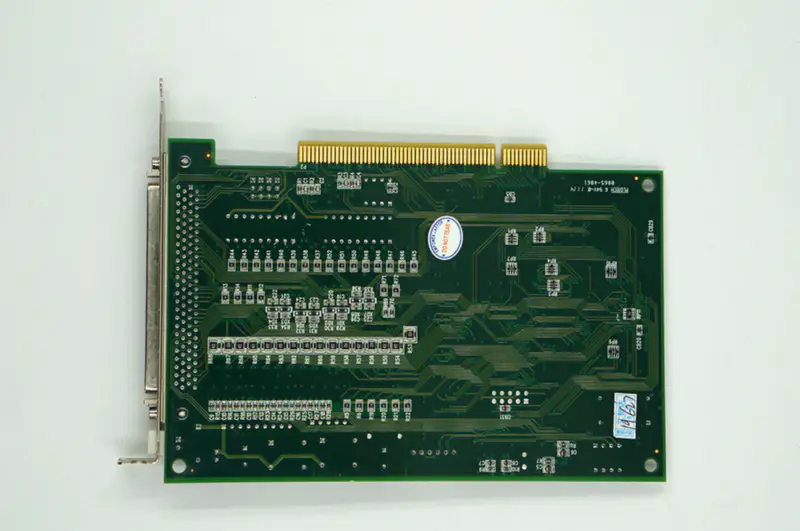

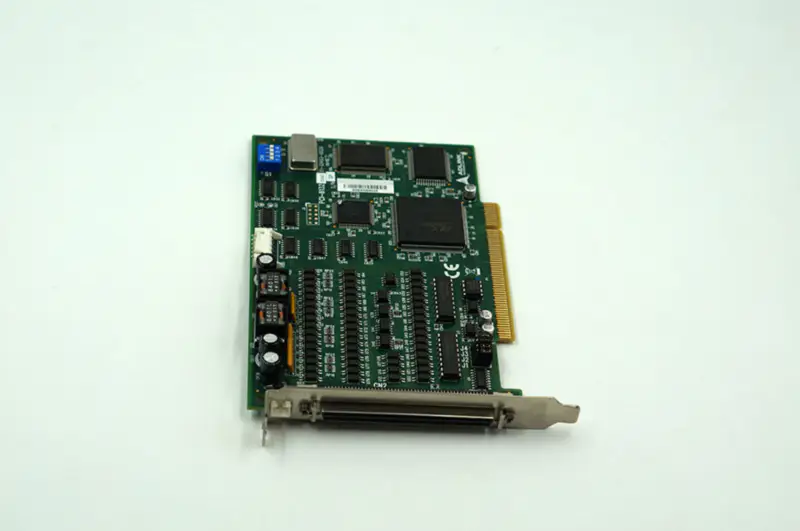

Εικόνες προϊόντων για ADLINK PCI-8132

Προδιαγραφές

Μάρκα: ADLINK
Αριθμό μοντέλου: PCI-8132
Επιλογές εξόδου παλμών: CW/CCW
Αριθμός αξόνων: 2
Ρυθμός εξόδου παλμών: 2,4 Mpps προγραμματιζόμενος
Έξοδος εντολής παλμού: CW/CCW
Max. Ρυθμός επιτάχυνσης: 91 Mpps2
Ανάλυση ταχύτητας: ανάλυση: 16-bit
Ρυθμός εισόδου κωδικοποιητή: καλώδιο 3 M
Ανάλυση μετρητή κωδικοποιητή: 28-bit
Εύρος τοποθέτησης: -134.217.728 έως +134.217.727 παλμοί (28-bit)
Max. Αριθμός καρτών σε ένα σύστημα: 12
Σήματα διασύνδεσης κίνησης I/O
Καρφίτσα εισόδου μανδάλωσης θέσης: LTC (1 kHz για συνεχή ενεργοποίηση)
Ακίδα I/O: 2500 VRMS οπτικά απομονωμένος
Σήματα αυξητικού κωδικοποιητή Ακίδα εισόδου: EA/EB
Είσοδος σήματος δείκτη κωδικοποιητή: EZ
Ακίδα εισόδου σήματος μηχανικού διακόπτη ορίου: ±EL, ±SD και ORG
Καρφίτσα διασύνδεσης σερβοκινητήρα I/O: INP, ALM, ERC
Γενική καρφίτσα DO: SVON
Γενικός ακροδέκτης DI: RDY
Είσοδος σήματος παλμοδότη: PA και PB
Σήμα ταυτόχρονης εκκίνησης/διακοπής I/O Pin: STA και STP
Είσοδος/έξοδος γενικού σκοπού: 16-CH είσοδος & 16-CH έξοδος
Αριθμός καναλιού: 32-CH
Εισαγωγικό επίπεδο 2 αξόνων: Ναι
Συσκευασία: αντιστατική συσκευασία
Κατάσταση: Δοκιμασμένη
