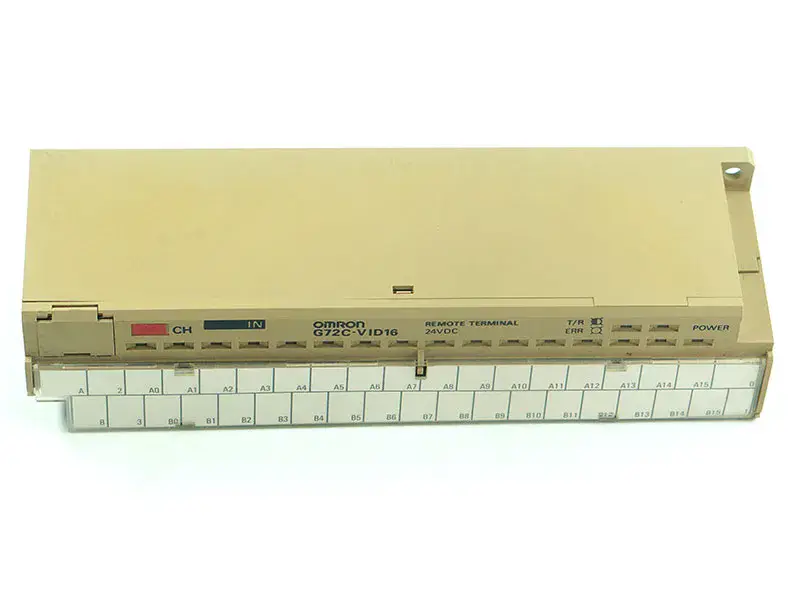

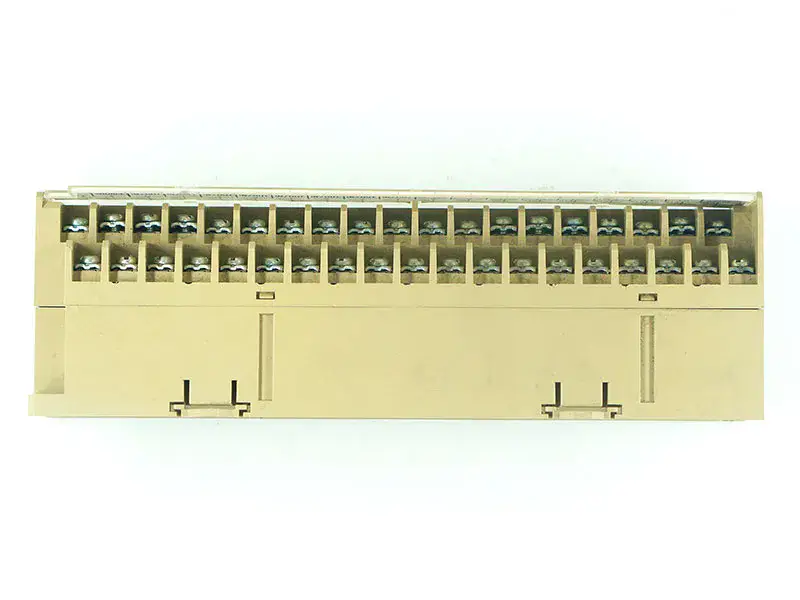

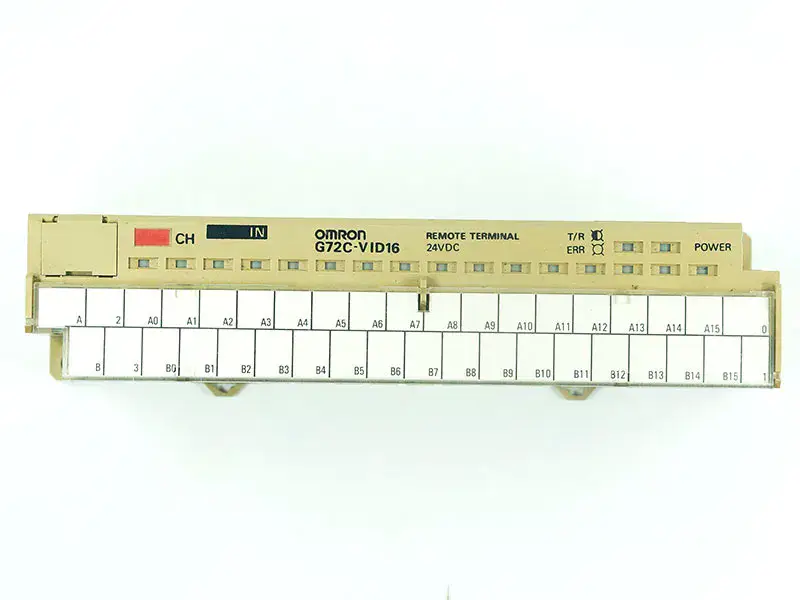

Μονάδα OMRON G72C-VID16

OMRON 24VDC ΑΠΟΜΑΚΡΥΣΜΈΝΟ ΤΕΡΜΑΤΙΚΌ G72C-VID16 NIB
Εικόνες G72C-VID16

Προδιαγραφές G72C-VID16

Μάρκα προϊόντος:OMRON
Αριθμός εξαρτήματος: G72C-VID16
Κατάσταση: .
Είσοδος G72C-VID16
Ονομαστική τάση εισόδου: 24 VDC
Ρεύμα εισόδου: 9,7 mA/σημείο
Χρόνος καθυστέρησης ON: 1,5 ms max.
Χρόνος καθυστέρησης OFF: 1,5 ms max.
Αριθμός κυκλωμάτων: 16 σημεία (8 σημεία/κοινό)
Τάση ON: 15 VDC max.
Τάση OFF: 5,6 VDC max.
Μέθοδος μόνωσης: Φωτοζεύκτης
Ένδειξη εισόδου: LED (πράσινο)
Έξοδος G72C-VOD16
Ονομαστική τάση εισόδου: 24 VDC
Ονομαστικό ρεύμα εξόδου: 0,3 A/σημείο, 2,4 A/μονάδα
Υπολειπόμενη τάση: 1,2 V max.
Ρεύμα διαρροής: 100 μΑ max.
Αριθμός κυκλωμάτων: 16 σημεία (8 σημεία/κοινό)
Μέθοδος μόνωσης: Φωτοζεύκτης
Ένδειξη εισόδου: LED (πράσινο)

ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ

Σύστημα επικοινωνίας: Δύο αγωγών, ημι-διπλής κατεύθυνσης
Μέθοδος συγχρονισμού Ασύγχρονη:
Ταχύτητα μετάδοσης (ρυθμός baud): (χρόνος μετάδοσης: 2 ms max. ανά G72C-V)
Απόσταση μετάδοσης: 200 m (συνολικό μήκος)
Διαδρομή μετάδοσης: VCTF 0,75 x DPDT συνιστάται)
Διασύνδεση: RS-485
Εύρος τάσης λειτουργίας: 24 VDC +10%/-15%
Κατανάλωση ρεύματος (βλέπε σημείωση): 24 VDC: 200 mA max.
Έξοδος RUN: (κλειστή κατά τη λειτουργία)
Ικανότητα επαφής: 100.000 λειτουργίες σε 2 A, 250 VAC (cosφ = 1)
Διαγνωστικά: Έλεγχος σφαλμάτων μετάδοσης (BCC και έλεγχος επαλήθευσης δύο μεταδόσεων),
Παρακολούθηση σφαλμάτων CPU
Αντίσταση μόνωσης: 20 MΩ min. σε 250 VDC
Διηλεκτρική αντοχή: 2.000 VAC, 50/60 Hz για 1 λεπτό μεταξύ του κυκλώματος εξόδου RUN και άλλων ακροδεκτών
500 VAC, 50/60 Hz για 1 λεπτό για άλλους ακροδέκτες
Αντοχή σε θόρυβο: πλάτος παλμού: 100 ns έως 1 Ps
Αντοχή σε κραδασμούς 10 έως 55 Hz, διπλό πλάτος 0,75 mm για 2 ώρες το καθένα στις διευθύνσεις X, Y και Z (και οι δύο τοποθετημένες
και όχι τοποθετημένο σε τροχιά DIN)
Αντοχή σε κρούσεις: 50G, 3 φορές το καθένα στις κατευθύνσεις Χ, Υ και Ζ
Θερμοκρασία περιβάλλοντος: Λειτουργία: 55°C (32°F έως 131°F)
Υγρασία περιβάλλοντος: Λειτουργία: 35% έως 85%
Αντοχή τοποθέτησης: (4,9 N) για 1 δευτερόλεπτο προς όλες τις κατευθύνσεις.
(εκτός από 1 kgf (0,9 N) προς την κατεύθυνση της ράγας)
Αντοχή τερματικού Δεν υπάρχει καμία ανωμαλία όταν το φορτίο έλξης 5 kgf (4,9 N) εφαρμόστηκε για 1 s προς όλες τις κατευθύνσεις
Βάρος: 380 γρ.
Εγκρίσεις: CSA πιστοποιημένο, αρ. αρχείου LD31928
